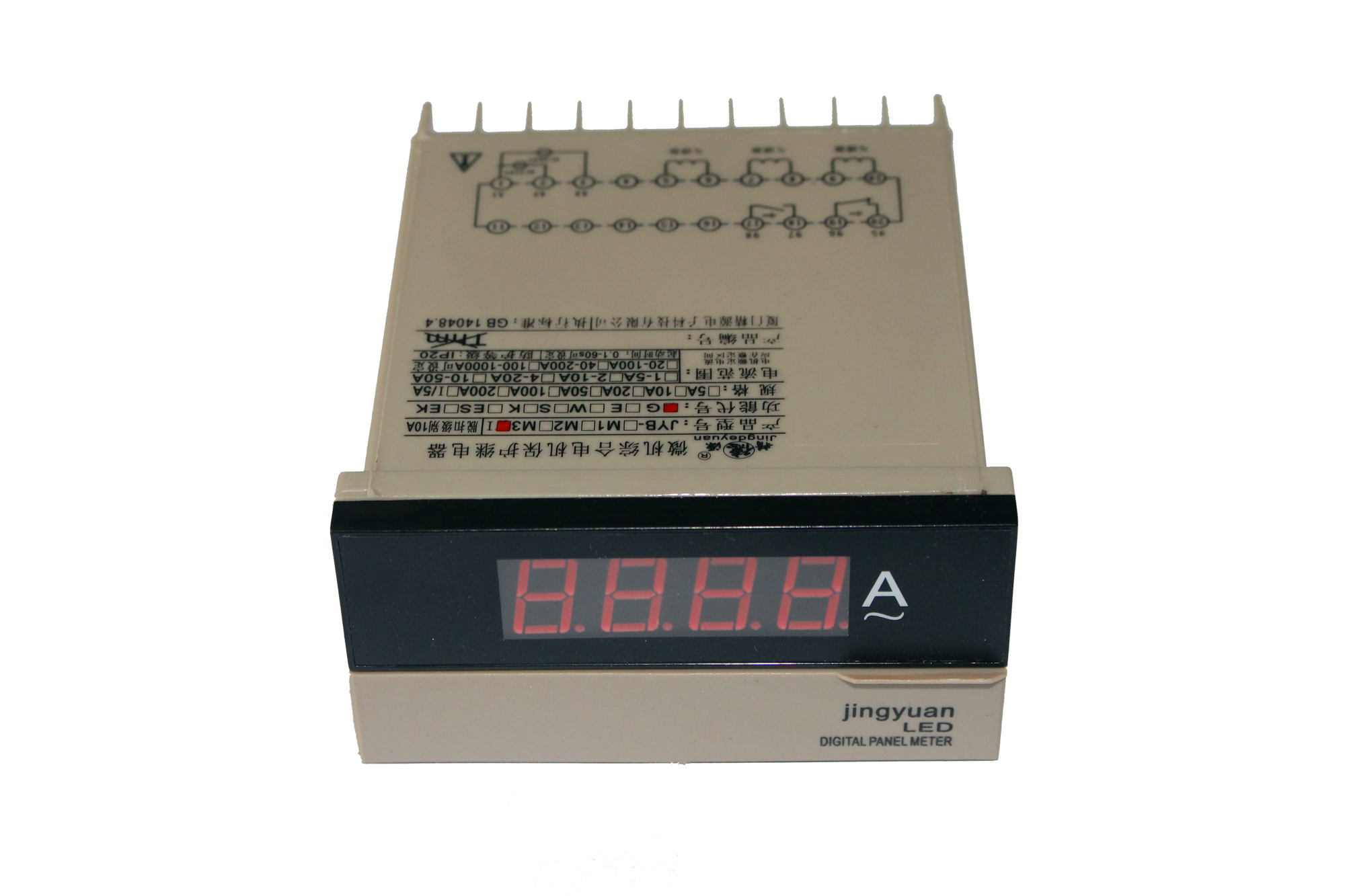

JYB-I型数显综合电机保护继电器，外形尺寸采用国际通用的48×96DIN面板安装方式，外配电流互感器(5A)二次回路安装，其显著特点是电流整定精度高，能锁定并显示脱扣时刻电机电流，美观大方、功能强，特别适合安装在抽屉柜等成套设备。
电子手册下载：
精源电子手册KBZ.pdf 、精源电子手册2014.pdf
● 电流整定精度高，直接显示电机运行电流；
● 能锁定并显示脱扣时刻电机电流；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 反时限脱扣；
● 脱扣故障指示；
● 起动延时设定；
● 电流整定精度高，直接显示电机运行电流；
● 能锁定并显示脱扣时刻电机电流；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 反时限脱扣；
● 脱扣故障指示；
● 起动延时设定；
功能代号 | 特点 | 适用负荷 |
G型 | 过流、欠流、三相不平衡、缺相保护 | 不做特殊保护要求的一般负荷、泵类 |
W型 | G型+变送输出 | 泵类抽空保护要求 |
E型 | G型+接地保护 | 有接地保护要求的风机、水泵等设备 |
F型 | G型+过热保护 | 高压电机或不允许电机温升较高的场合 |
K型 | G型+来电重合闸 | 当发生晃电时不允许停车的重要场合 |
EX型 | 增安电动机保护特性脱扣曲线 （含以上各型号） | 增安电动机保护专用 |
标称电流 | 整定范围 | 适合电机 |
2A | 0.4～2A | 0.25-1KW |
5A | 1～5A | 1.0～2.5KW |
10A | 2～10A | 1.5～5KW |
15A | 3～15A | 2～7.5KW |
20A | 4～20A | 2.5～10KW |
30A | 6～30A | 3.5～15KW |
40A | 8～40A | 4.5～20KW |
50A | 10～50A | 6～25KW |
60A | 12～60A | 8～30KW |
75A | 15～75A | 9～35KW |
标称电流 | 整定范围 | 适合电机 |
100A | 20～100A | 15～45KW |
150A | 30～150A | 20～70KW |
200A | 40～200A | 30～90KW |
300A | 60～300A | 40～140KW |
400A | 80～400A | 50～180KW |
500A | 100～500A | 60～220KW |
600A | 120～600A | 70～280KW |
750A | 150～750A | 90～350KW |
800A | 160～800A | 100～380KW |
| 需要以下电流规格协商生产订购 | ||
1000A | 500～1000A | 330～480KW |
1500A | 750～1500A | 450～700KW |
2000A | 1000～2000A | 650～900KW |
注：以上数据是AC380/4极电机为参考 ，功率是以1KW=2A估算得 | ||
电流整定范围 | 见型号说明 |
起动时间设定 | 0.1~60.0s可设定 |
缺相动作时间 | ≤3秒，通过面板DIP开关设定，可去除缺相保护功能 |
故障指示 | LED数码管 |
过流保护特性 | 反时限脱扣 |
接地保护 | 50~700mA可设定，＜1s脱扣 |
欠电流保护 | 0~最大电流整定值的60%，≤30.0s脱扣 和<5s脱扣，顶购说明 |
来电重合闸延时时间 | 3秒可设定；重合闸有效时间：≤3秒 |
抗三相不平衡能力 | 不低于50% |
电流整定精度误差 | ＜5% |
三相不平衡保护 | 30~80%可设定，三相不平衡度=[（Imax－Imin）/Imax]×100% |
工作电源 | AC110V/AC220V50/60Hz或AC220V/AC380V 50/60Hz可选 |
复位方式 | 手动 |
安装方式 | 面板安装； 防护等级：IP20 |
重量 | 470g |
外形尺寸 | 96（W）×112（D）×48（H)；脱扣级别:10A |
电气上分离的一对动合（常开）97、98，一对动断（常闭）95、96，负荷见下表 | ||||||||
输出端口 | 约定发热电流（A） | 使用类别 | 额定工作电流（A） | 频率 | 控制容量（VA） | |||
6 | 380V | 220V | 110V | Hz | 接通 | 分断 | ||
AC-15 | 0.47 | 0.82 | 1.64 | 50 | 1500 | 180 | ||
DC-13 | -- | 0.23 | 0.46 | -- | 50 | 50 | ||
产品说明书下载：
JYB-I型2017.pdf
